一、分類體系?

光源類型分類?

激光光束型?：激光光源，探測距離≤100m，精度高、抗干擾強

紅外光束型?：紅外光源，分對射型（獨立收發端）與反射型（帶反光板），成本低、功耗小

結構型式分類?

對射型：獨立發射器與接收器，最大間距100m

反射式?：?jiǎn)蝹?cè)設備+反光板，間距5-100m，布線簡化

二、工作原理?

基于?煙減光法?原理：

發射器發出平行光束（紅外/激光），接收器監測光強

煙霧粒子使光束衰減，接收光強下降至閾值（通常30%-60%）時觸發報警

反射式通過反光板折返光束，無電氣連接線

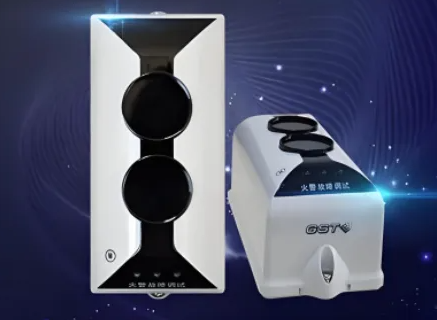

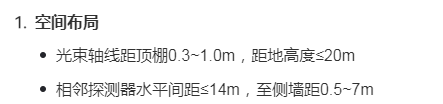

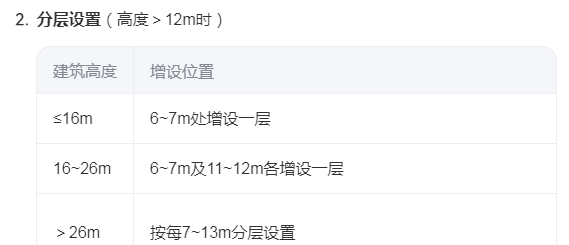

三、設置技術要求?

四、安裝規范?

線型光束感煙火災探測器的安裝應符合下列規定：

    1 探測器光束軸線至頂棚的垂直距離宜為0.3m～1.0m，高度大于12m的空間場所增設的探測器的安裝高度應符合設計文件和現行國家標準《火災自動報警系統設計規范》GB 50116 的規定；

    2 發射器和接器（反射式探測器的探測器和反射板）之間的距離不宜超過100m；

    3 相鄰兩組探測器光束軸線的水平距離不應大于14m，探測器光束軸線至側墻水平距離不應大于7m，且不應小于0.5m；

    4 發射器和接收器（反射式探測器的探測器和反射板）應安裝在固定結構上，且應安裝牢固，確需安裝在鋼架等容易發生位移形變的結構上時，結構的位移不應影響探測器的正常運行；

    5 發射器和接收器（反射式探測器的探測器和反射板）之間的光路上應無遮擋物；

    6 應保證接收器（反射式探測器的探測器）避開日光和人工光源直接照射。

五、功能調試流程?

應對線型光束感煙火災探測器的火災報警功能、復位功能進行檢查并記錄，探測器的火災報警功能、復位功能應符合下列規定：

    1 應調整探測器的光路調節裝置，使探測器處于正常監視狀態；

    2 應采用減光率為0.9dB的減光片或等效設備遮擋光路，探測器不應發出火災報警信號；

    3 應采用產品生產企業設定的減光率為1.0dB~10.0dB的減光片或等效設備遮擋光路，探測器的火警確認燈應點亮并保持，火災報警控制器的火災報警和信息顯示動能應符合本標準第4.1.2條的規定；

    4 應采用減光率為11.5dB的減光片或等效設備遮擋光路，探測器的火警或故障確認燈應點亮，火災報警控制器的火災報警、故障報警和信息顯示功能應符合本標準第4.1.2條的規定；

    5 選擇反射式探測器時，應在探測器正前方0.5m處按本標準第4.3.6條第2款~第4款的規定對探測器的火災報警功能進行檢查；

    6 應撤除減光片或等效設備，手動操作控制器的復位鍵后，控制器應處于正常監視狀態，探測器的火警確認燈應熄滅。

六、維護保養規程?

全功能測試，年度，含報警響應、故障自檢、通信測試

環境適應性，極端天氣后，檢查霧雨雪后的誤報率及靈敏度偏移

七、故障類型與原因分析

八、診斷與處理流程

?光路檢查?

·使用激光定位儀確認光束軸線無遮擋物（0.5m內無永久障礙物）

反射式探測器需測試反光板全路徑反射效率

?光學性能測試?

·?報警測試?：用減光片模擬煙霧（1.0dB不報警，11.5dB應報火警或故障）

?故障模擬?：遮擋50%光路應觸發故障信號（非火警）

?電氣檢測?

·測量工作電壓（標準范圍19-28VDC）

·檢查終端電阻（如西門子FDL241需接EOL22終端元件）
